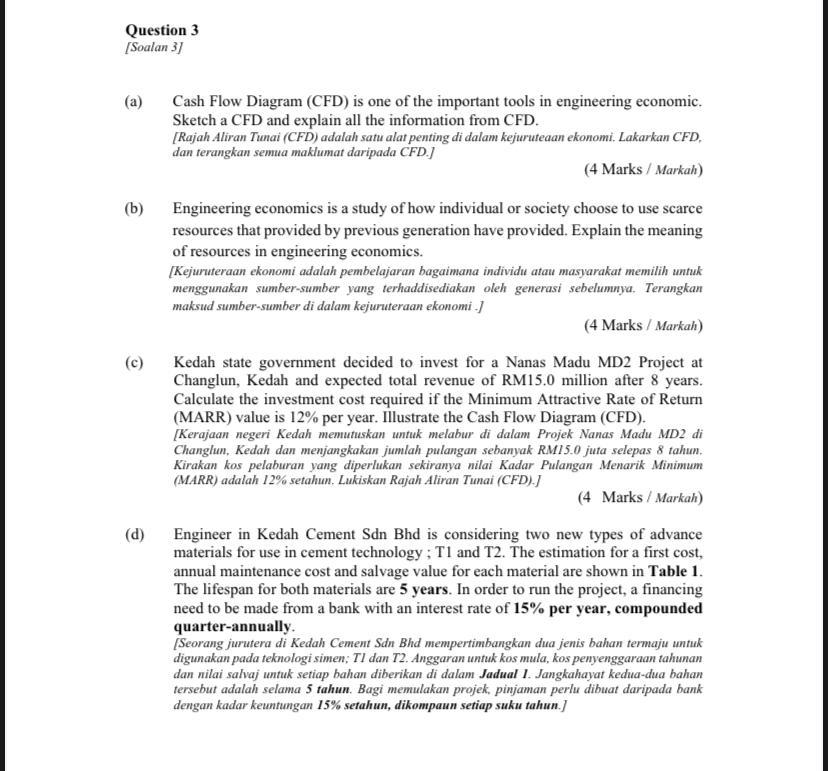

Question 3 Soalan 3) (a) Cash Flow Diagram (CFD) is one of the important tools in engineering economic. Sketch a CFD and explain all the information from CFD. Rajah Aliran Tunai (CFD) adalah satu alat penting di dalam kejuruteaan ekonomi. Lakarkan CFD. dan terangkan semua maklumat daripada CFD.) (4 Marks / Markah) (b) (c) Engineering economics is a study of how individual or society choose to use scarce resources that provided by previous generation have provided. Explain the meaning of resources in engineering economics. [Kejuruteraan ekonomi adalah pembelajaran bagaimana individu atau masyarakat memilih untuk menggunakan sumber-sumber yang terhaddisediakan oleh generasi sebelumnya. Terangkan maksud sumber-sumber di dalam kejuruteraan ekonomi. (4 Marks / Markah) Kedah state government decided to invest for a Nanas Madu MD2 Project at Changlun, Kedah and expected total revenue of RM15.0 million after 8 years. Calculate the investment cost required if the Minimum Attractive Rate of Return (MARR) value is 12% per year. Illustrate the Cash Flow Diagram (CFD). Kerajaan negeri Kedah memutuskan untuk melabur di dalam Projek Nanas Madu MD2 di Changlun, Kedah dan menjangkakan jumlah pulangan sebanyak RM15.0 juta selepas 8 tahun. Kirakan kos pelaburan yang diperlukan sekiranya nilai Kadar Pulangan Menarik Minimum (MARR) adalah 12% setahun. Lukiskan Rajah Aliran Tunai (CFD).] (4 Marks / Markah) (d) Engineer in Kedah Cement Sdn Bhd is considering two new types of advance materials for use in cement technology: T1 and T2. The estimation for a first cost, annual maintenance cost and salvage value for each material are shown in Table 1. The lifespan for both materials are 5 years. In order to run the project, a financing need to be made from a bank with an interest rate of 15% per year, compounded quarter-annually. Seorang jurutera di Kedah Cement Sdn Bhd mempertimbangkan dua jenis bahan termaju untuk digunakan pada teknologi simen: TI dan T2. Anggaran untuk kos mula, kos penyenggaraan tahunan dan nilai salvaj untuk setiap bahan diberikan di dalam Jadual 1. Jangkahayat kedua-dua bahan tersebut adalah selama 5 tahun. Bagi memulakan projek, pinjaman perlu dibuat daripada bank dengan kadar keuntungan 15% setahun, dikompaun setiap suku tahun. Table 1 Jadual 11 20,000 T2 38,000 9,000 6,000 First cost (RM) Kos Mula (RM1 Maintenance cost (RM per year) Kos penyenggaraan (RM setahun) Salvage value (RM) Nilaisalvaj (RM) 4,000 15,000 i) Draw a Cash Flow Diagram (CFD) for both alternative materials. Then analyze which material should be selected on the basis of future worth (FW) comparison? [Lukiskan Rajah Aliran Tunai (CFD) untuk kedua-dua bahan alternatif. Kemudian, analisakan bahan manakah yang perlu dipilih menggunakan perbandingan nilai akan datang (FW)?) (9 Marks / Markah) ii) At what first cost for the material not selected above will it to become better economic alternative? [Pada kos permulaan apakah untuk bahan yang tidak dipilih di atas akan menjadi alternatif yang lebih ekonomi?) (4 Marks / Markah)
