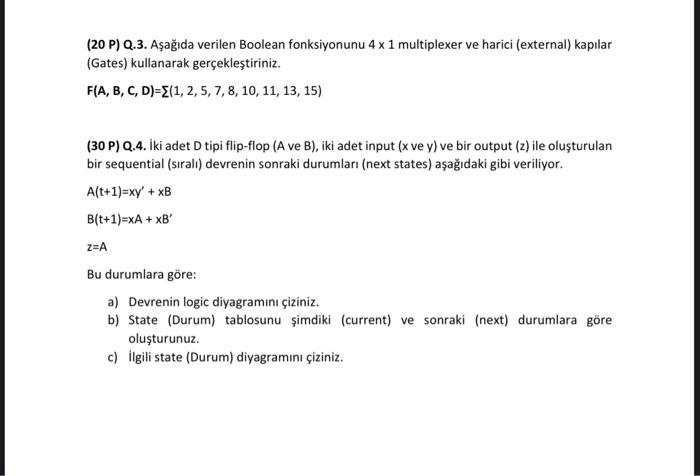

Q3. Perform the Boolean function given below using a 4 x 1 multiplexer and external gates (Gates).

Q4. It is created with two D-type flip-flops (A and B), two inputs (x and y) and an output (z). The next states of a sequential circuit are given as follows.

a)Draw the logic diagram of the circuit.

b)Create the State table according to the current and next states.

c)Draw the relevant state diagram.

(20 P) Q.3. Aada verilen Boolean fonksiyonunu 4 x 1 multiplexer ve harici (external) kaplar (Gates) kullanarak gerekletiriniz. F(A, B, C, D)=E(1, 2, 5, 7, 8, 10, 11, 13, 15) (30 P) Q.4. ki adet D tipi flip-flop (A ve B), iki adet input (x ve y) ve bir output (z) ile oluturulan bir sequential (sral) devrenin sonraki durumlar (next states) aadaki gibi veriliyor. A(t+1)=xy' + XB B(t+1)=xA + XB ZEA Bu durumlara gre: a) Devrenin logic diyagramn iziniz. b) State (Durum) tablosunu imdiki (current) ve sonraki (next) durumlara gre oluturunuz. c) lgili state (Durum) diyagramn iziniz
